A válvula borboleta é muito utilizada em tubulações industriais por combinar operação rápida, construção compacta e boa capacidade de bloqueio de fluxo. Porém, nem todas as válvulas borboleta possuem o mesmo desempenho. Em aplicações mais exigentes, modelos como a válvula borboleta bi excêntrica e a válvula borboleta tri excêntrica ganham destaque por oferecerem melhor vedação, menor desgaste e maior confiabilidade operacional.

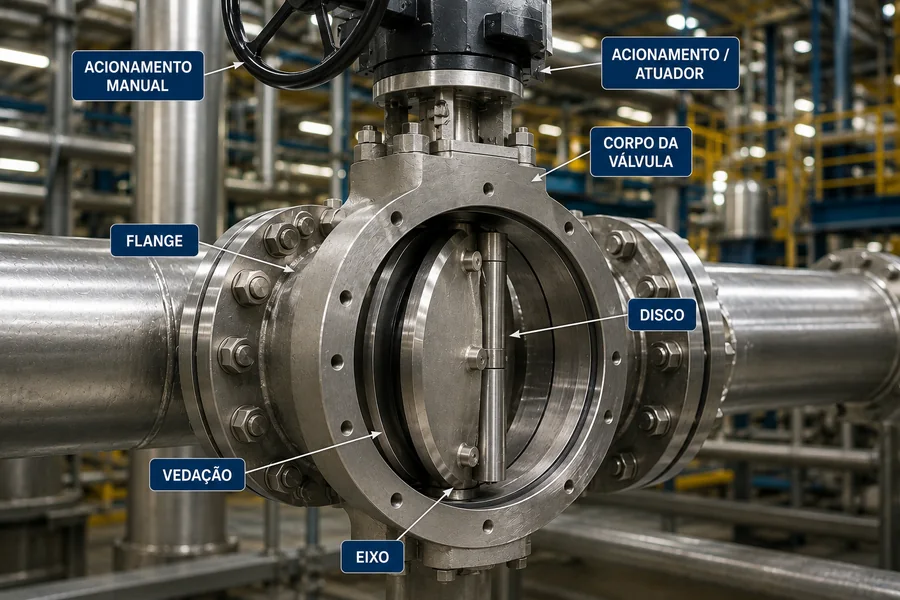

A diferença entre esses modelos está no posicionamento do eixo, do disco e da sede de vedação. Essas alterações construtivas reduzem o atrito durante a abertura e o fechamento, ajudando a preservar os componentes internos e melhorar o desempenho em sistemas industriais.
Neste artigo, você vai entender o que é uma válvula borboleta bi excêntrica, como funciona a válvula tri excêntrica, quais são as principais diferenças entre elas e como escolher o modelo ideal para cada aplicação industrial.

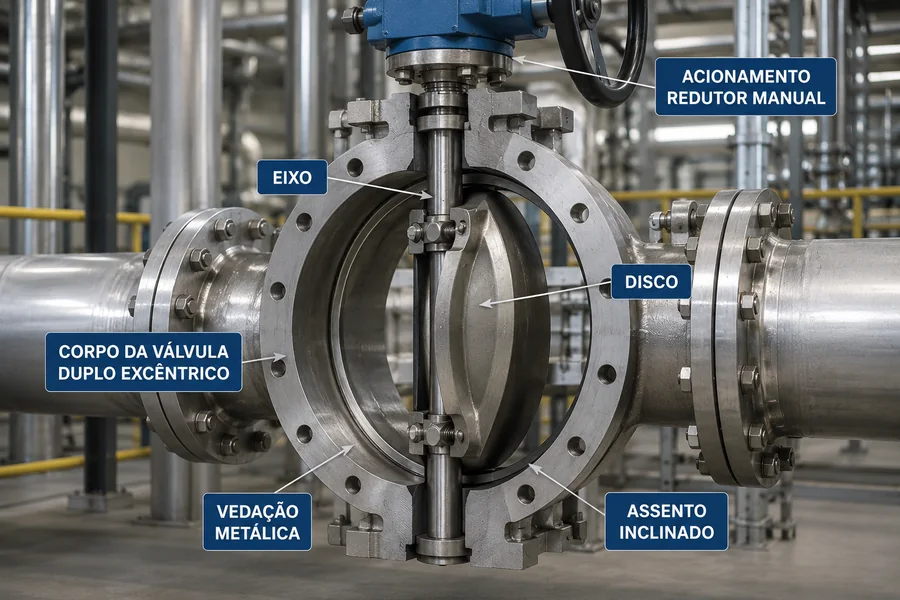

O que é uma válvula borboleta bi excêntrica?
A válvula borboleta bi excêntrica é um modelo em que o eixo de acionamento não fica exatamente centralizado em relação ao disco e à linha de vedação. Ela recebe esse nome porque possui duas excentricidades no projeto.
Na prática, essas duas excentricidades fazem com que o disco se afaste da sede logo no início da abertura. Isso reduz o atrito entre as partes internas e diminui o desgaste da vedação ao longo do tempo.
Esse tipo de válvula também é conhecido como válvula borboleta de dupla excentricidade ou double offset butterfly valve. Ela é muito utilizada em aplicações industriais que exigem bom desempenho de bloqueio, operação com menor torque e maior durabilidade em comparação com válvulas borboleta concêntricas.
De forma geral, a válvula borboleta bi excêntrica é indicada para sistemas de água, ar, gases, vapor em determinadas condições, fluidos industriais e aplicações em que a vedação precisa ser mais eficiente do que em modelos convencionais.
O que é uma válvula borboleta tri excêntrica?
A válvula borboleta tri excêntrica possui três deslocamentos geométricos em seu projeto. Os dois primeiros reduzem o atrito entre disco e sede, enquanto o terceiro está ligado à geometria da vedação, geralmente em formato cônico.
Essa construção permite uma abertura e fechamento com menor contato entre os componentes internos, aumentando a eficiência da vedação e reduzindo o desgaste.
Por isso, a válvula tri excêntrica é indicada para aplicações mais severas, como alta pressão, alta temperatura, vapor, óleo e gás, petroquímica, energia e processos que exigem maior confiabilidade de bloqueio.

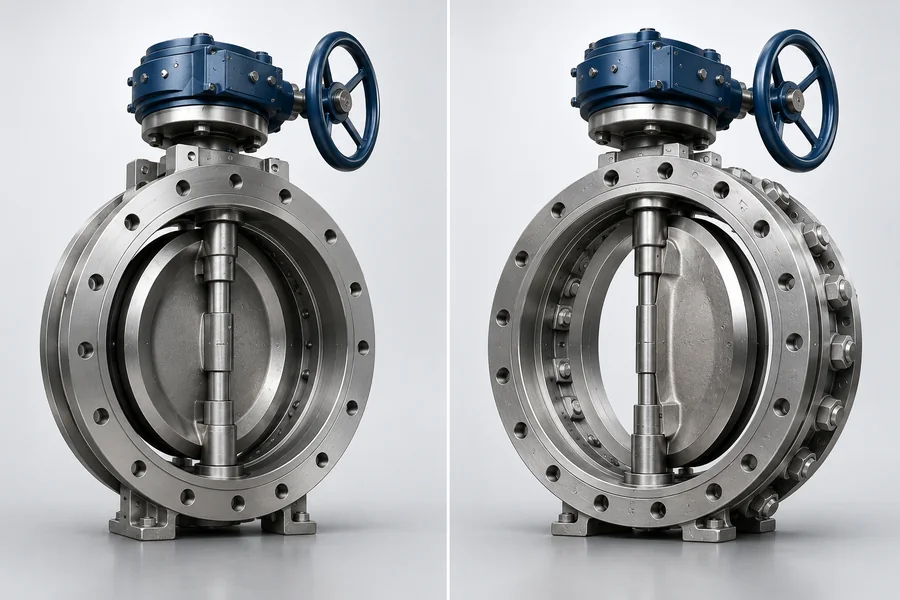

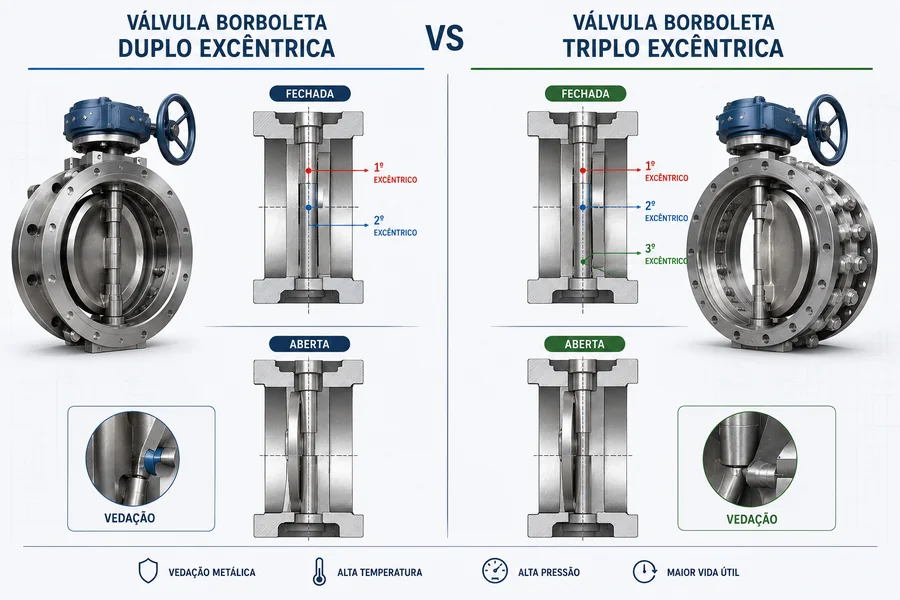

Qual a diferença entre válvula bi excêntrica e tri excêntrica?
A principal diferença entre a válvula bi excêntrica e a tri excêntrica está no número de deslocamentos do projeto e no desempenho de vedação.
A válvula borboleta bi excêntrica possui duas excentricidades, que ajudam a reduzir o atrito entre disco e sede. Já a válvula tri excêntrica adiciona uma terceira excentricidade na geometria da vedação, permitindo um fechamento ainda mais preciso e adequado para aplicações severas.
| Característica | Válvula borboleta bi excêntrica | Válvula borboleta tri excêntrica |
| Número de excentricidades | Duas | Três |
| Atrito entre disco e sede | Reduzido | Ainda menor |
| Tipo de aplicação | Industrial geral e média severidade | Processos críticos e alta severidade |
| Vedação | Boa performance de bloqueio | Vedação mais rigorosa |
| Custo | Geralmente menor | Geralmente maior |
| Aplicações comuns | Água, ar, gases, fluidos industriais | Vapor, óleo e gás, alta temperatura, processos críticos |
Em termos simples, a válvula bi excêntrica atende muito bem aplicações industriais que exigem desempenho superior ao de uma válvula concêntrica. Já a tri excêntrica é mais indicada quando o processo exige maior resistência, menor atrito e vedação mais robusta.
Quando usar válvula borboleta bi excêntrica?
A válvula borboleta bi excêntrica deve ser considerada quando a aplicação exige melhor vedação, menor desgaste e maior vida útil do que uma válvula borboleta concêntrica tradicional.
Ela pode ser indicada para:
- sistemas de água industrial;
- redes de ar comprimido;
- linhas de gases industriais;
- tubulações de média pressão;
- sistemas com acionamento frequente;
- aplicações que exigem menor torque operacional;
- processos em que o desgaste da vedação precisa ser reduzido.
Esse modelo costuma ser uma boa escolha quando a operação precisa de confiabilidade, mas não chega ao nível de criticidade que justifique o uso de uma válvula tri excêntrica.
A válvula borboleta bi excêntrica também pode ser usada em instalações que precisam de solução compacta, boa estanqueidade e facilidade de acionamento, principalmente em tubulações industriais com espaço limitado.
Quando usar válvula borboleta tri excêntrica?
A válvula borboleta tri excêntrica é mais indicada para aplicações severas. Ela é escolhida quando a operação envolve condições de maior pressão, temperatura elevada, fluidos agressivos ou necessidade de vedação mais crítica.
Entre as aplicações comuns estão:
- linhas de vapor;
- sistemas térmicos;
- processos petroquímicos;
- óleo e gás;
- refinarias;
- usinas de energia;
- fluidos corrosivos ou abrasivos;
- aplicações com exigência de baixa perda de vedação.
Por possuir uma geometria de vedação mais avançada, a válvula tri excêntrica tende a oferecer maior resistência operacional, menor desgaste interno e melhor desempenho em condições críticas de trabalho.
Válvula borboleta bi excêntrica ou concêntrica: o que muda?
A válvula borboleta concêntrica possui eixo centralizado em relação ao disco e à tubulação. Nesse modelo, o disco costuma manter contato com a sede durante boa parte do movimento de abertura e fechamento.
Já na válvula borboleta bi excêntrica, o eixo é deslocado em dois pontos. Esse deslocamento faz com que o disco se afaste da sede mais rapidamente durante a abertura, reduzindo atrito, torque e desgaste.
A diferença prática é que a válvula concêntrica costuma ser mais simples e econômica, sendo indicada para aplicações menos severas. A válvula bi excêntrica, por sua vez, entrega melhor desempenho em sistemas que exigem maior durabilidade e vedação mais confiável.
Como escolher válvula borboleta para aplicações industriais?
A escolha da válvula borboleta ideal depende das condições reais do processo. Avaliar apenas o diâmetro da tubulação ou o preço do produto pode gerar falhas de vedação, desgaste prematuro e problemas de operação.
Antes de escolher entre uma válvula concêntrica, bi excêntrica ou tri excêntrica, é importante analisar:
- tipo de fluido transportado;
- pressão de operação;
- temperatura do processo;
- frequência de abertura e fechamento;
- necessidade de vedação;
- presença de partículas sólidas;
- compatibilidade química dos materiais;
- tipo de acionamento;
- espaço disponível para instalação;
- normas e exigências do projeto.
Em aplicações mais simples, uma válvula borboleta concêntrica pode atender bem. Em sistemas industriais com maior exigência, a válvula borboleta bi excêntrica pode ser mais adequada. Já em processos severos, com alta temperatura, pressão elevada ou exigência de vedação crítica, a tri excêntrica tende a ser a melhor alternativa.
Como a Sansei Válvulas ajuda na escolha da válvula borboleta ideal?
A escolha entre válvula borboleta concêntrica, válvula borboleta bi excêntrica e válvula borboleta tri excêntrica exige análise técnica da aplicação. Cada modelo possui características próprias de vedação, resistência, custo e desempenho operacional.
A Sansei Válvulas atua no fornecimento de válvulas industriais, conexões, instrumentação e soluções para manutenção industrial, auxiliando empresas na escolha dos componentes mais adequados para cada processo.
Com suporte técnico especializado, a equipe da Sansei Válvulas ajuda a avaliar fatores como tipo de fluido, pressão, temperatura, frequência de operação, material da tubulação e nível de vedação necessário.
Se você precisa escolher uma válvula borboleta bi excêntrica, tri excêntrica ou outro modelo de válvula industrial para sua operação, entre em contato com a Sansei Válvulas e fale com um especialista.
Perguntas Frequentes
A válvula borboleta bi excêntrica tem sentido de fluxo?
Depende do modelo e do fabricante. Algumas válvulas borboleta bi excêntricas podem operar em ambos os sentidos, enquanto outras possuem sentido preferencial de fluxo para garantir melhor vedação e menor desgaste. Por isso, é importante verificar a seta no corpo da válvula e as orientações técnicas antes da instalação. Em válvulas de alto desempenho, a direção do fluxo pode influenciar diretamente a estanqueidade e a vida útil da sede.
A válvula borboleta tri excêntrica veda melhor que a bi excêntrica?
Em geral, sim. A válvula tri excêntrica foi desenvolvida para reduzir ainda mais o atrito entre disco e sede, permitindo uma vedação mais eficiente em aplicações críticas. Por isso, costuma ser indicada em sistemas com maior pressão, alta temperatura, vapor, óleo e gás ou processos que exigem bloqueio mais rigoroso.
Válvula borboleta tri excêntrica é indicada para vapor?
Sim, a válvula borboleta tri excêntrica é frequentemente indicada para aplicações com vapor, especialmente quando há alta temperatura, pressão elevada ou necessidade de vedação mais rigorosa. O projeto com terceira excentricidade ajuda a reduzir atrito e desgaste, tornando esse modelo mais adequado para serviços severos.
Qual válvula tem menor desgaste: bi excêntrica ou tri excêntrica?
A válvula tri excêntrica tende a apresentar menor desgaste na vedação, pois sua geometria reduz o contato por atrito entre disco e sede durante a abertura e o fechamento. Já a válvula bi excêntrica também reduz o desgaste em relação à concêntrica, mas não possui o terceiro deslocamento geométrico responsável por minimizar ainda mais o atrito.
