A leitura correta de um manômetro de pressão é uma etapa essencial para garantir segurança, estabilidade operacional e confiabilidade em processos industriais. Embora o instrumento pareça simples à primeira vista, erros de interpretação podem levar a diagnósticos equivocados, ajustes incorretos no sistema e até falhas em equipamentos sensíveis.
Em linhas com válvulas industriais, compressores, caldeiras, redes de vapor, sistemas hidráulicos e pneumáticos, o manômetro tem a função de mostrar se a pressão está dentro da faixa adequada de trabalho. Quando essa leitura é feita de forma errada, a operação pode continuar aparentemente normal enquanto, na prática, já existem sinais de sobrecarga, perda de desempenho ou risco de dano ao sistema.
Neste conteúdo, você vai entender como ler um manômetro de pressão corretamente, quais erros mais comuns devem ser evitados e o que observar para interpretar o instrumento com mais segurança no dia a dia industrial.
O que é um manômetro de pressão e por que a leitura correta é tão importante
O manômetro de pressão é um instrumento utilizado para medir a pressão de líquidos, gases ou vapores dentro de um sistema fechado. Na prática, ele funciona como um indicador visual do comportamento da linha, ajudando operadores, técnicos e engenheiros a acompanhar se a pressão está dentro do nível esperado para aquela aplicação.
A leitura correta é importante porque permite:
- identificar sobrepressão antes que ela cause danos
- perceber queda de pressão que pode indicar vazamento ou obstrução
- monitorar o desempenho de bombas, compressores e válvulas
- evitar ajustes errados em reguladores e sistemas de controle
- aumentar a segurança operacional da instalação
Em outras palavras, o manômetro não serve apenas para “mostrar um número”. Ele fornece uma informação crítica para a tomada de decisão dentro da operação.
Quais informações devem ser observadas antes de ler um manômetro
Antes de olhar apenas para o ponteiro, é importante entender o que está sendo mostrado no visor. Uma leitura confiável depende da interpretação de vários elementos do instrumento.
Os principais pontos que devem ser observados são:
- unidade de medida, como bar, psi, kgf/cm², MPa ou outras
- faixa de escala, que mostra o limite mínimo e máximo de leitura
- posição do ponteiro em relação à escala
- pressão normal de operação esperada naquele sistema
- classe de exatidão do manômetro, quando aplicável
- tipo de fluido e condição de trabalho da linha
Um erro comum é olhar apenas para o número indicado e ignorar a unidade de medida. Um sistema especificado em bar, por exemplo, pode ser interpretado de forma errada se alguém considerar a leitura como psi.

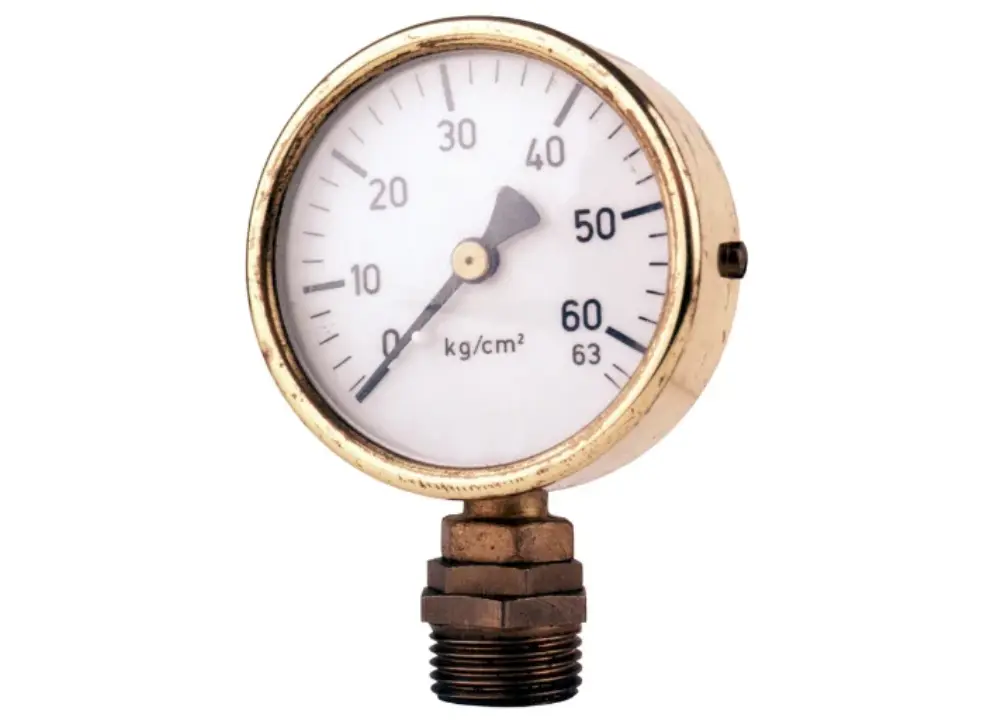

Manômetro de pressão industrial com escala visível em diferentes unidades de medida.

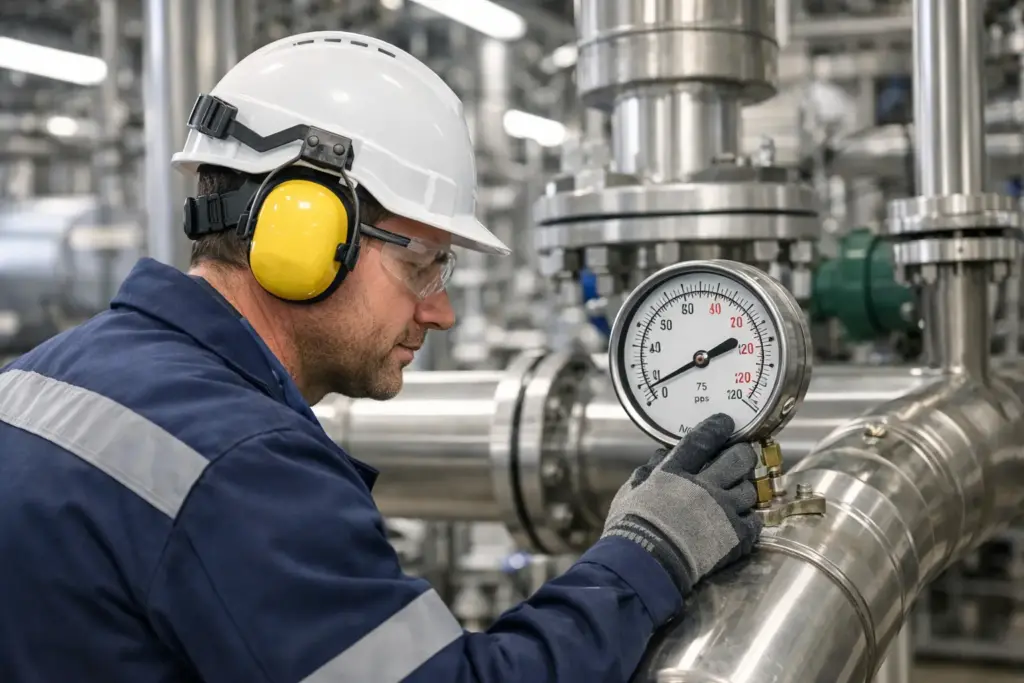

Como ler um manômetro de pressão corretamente na prática
Para fazer a leitura corretamente, o ideal é seguir uma sequência simples e objetiva.
1. Identifique a unidade de medida
Verifique se o manômetro está em bar, psi, MPa ou outra unidade. Isso evita interpretações erradas logo no início.
2. Observe a faixa total da escala
Veja qual é o limite máximo indicado no visor. Um manômetro de 0 a 10 bar, por exemplo, deve ser interpretado dentro dessa faixa.
3. Localize a posição exata do ponteiro
A leitura deve ser feita observando em qual ponto da escala o ponteiro está apoiado. Em instrumentos analógicos, pequenas divisões entre números maiores também contam.
4. Compare com a pressão esperada do sistema
Ler o manômetro corretamente não é apenas saber o valor mostrado, mas entender se aquele valor está normal, baixo ou excessivo para a operação.
5. Verifique a estabilidade da leitura
Se o ponteiro estiver oscilando demais, pode haver pulsação na linha, vibração excessiva ou problema no próprio instrumento.
Essa análise prática ajuda a transformar a leitura do manômetro em informação útil para operação e manutenção.
Como interpretar a escala do manômetro sem cometer erros
A escala do manômetro é um dos pontos que mais geram dúvidas, principalmente quando o visor possui muitas subdivisões.
Para interpretar corretamente:
- identifique os números principais da escala
- conte as divisões menores entre um número e outro
- descubra quanto vale cada divisão intermediária
- confirme se a leitura está sendo feita na unidade correta
Por exemplo, se um manômetro vai de 0 a 10 bar e entre cada número inteiro existem 5 divisões, cada marca menor pode representar 0,2 bar. Se o ponteiro estiver entre 4 e 5, mais próximo da terceira subdivisão, a leitura aproximada pode ser 4,6 bar.
Esse cuidado é especialmente importante em processos onde pequenas variações de pressão já são relevantes.
Erros mais comuns ao interpretar um manômetro de pressão
Muitos erros de leitura não acontecem por defeito no instrumento, mas por falha de interpretação. Entre os problemas mais comuns estão:
- confundir bar com psi
- desconsiderar as subdivisões da escala
- interpretar a leitura sem conhecer a pressão normal do sistema
- ignorar oscilações anormais do ponteiro
- usar um manômetro com faixa inadequada para a aplicação
- realizar leitura com visor danificado ou de difícil visualização
Outro erro recorrente é utilizar um manômetro com escala muito alta para uma operação de baixa pressão. Nesses casos, a leitura até pode ser possível, mas perde precisão visual e dificulta o acompanhamento fino da pressão.

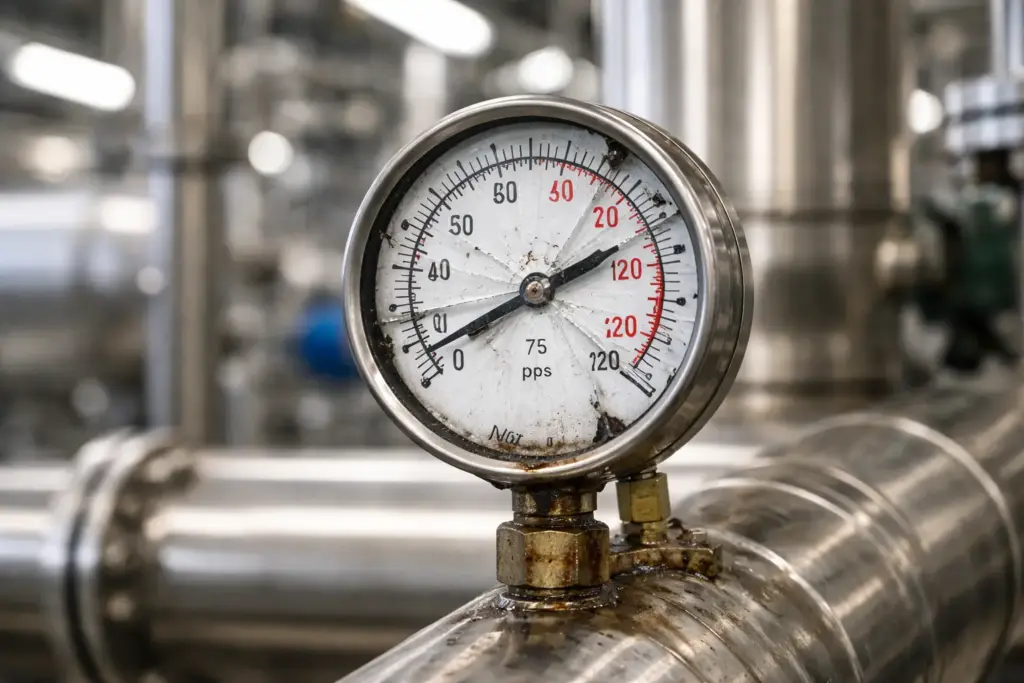

Sinais de que a leitura pode estar errada ou o manômetro pode estar com problema
Nem toda leitura incorreta está ligada a erro humano. Em muitos casos, o instrumento também apresenta sinais de desgaste, descalibração ou falha.
Alguns indícios importantes são:
- ponteiro travado em uma posição
- ponteiro vibrando excessivamente
- visor embaçado ou danificado
- retorno incorreto ao zero quando o sistema está sem pressão
- leitura incompatível com o comportamento real da linha
- resposta muito lenta a mudanças de pressão
Quando esses sinais aparecem, o ideal é verificar se há necessidade de manutenção, calibração ou substituição do manômetro.
Como escolher o manômetro certo para facilitar a leitura e aumentar a confiabilidade
A escolha do instrumento interfere diretamente na facilidade de leitura e na confiabilidade da informação.
Alguns critérios importantes são:
- faixa de pressão compatível com a operação
- diâmetro adequado do visor para boa visualização
- unidade de medida mais coerente com o processo
- resistência à vibração, temperatura e umidade
- compatibilidade com o fluido e com o ambiente de trabalho
- necessidade de enchimento com glicerina ou outros recursos de amortecimento
De forma geral, um manômetro subdimensionado ou superdimensionado prejudica a leitura e pode comprometer o desempenho do sistema. O ideal é que a pressão normal de trabalho fique em uma faixa confortável dentro da escala do instrumento, permitindo leitura clara e segura.
Boas práticas para evitar erros de leitura no dia a dia
Além de escolher o instrumento corretamente, algumas rotinas ajudam a evitar falhas de interpretação:
- padronizar as unidades de medida utilizadas na operação
- treinar operadores e técnicos para leitura correta
- manter os visores limpos e legíveis
- inspecionar periodicamente o comportamento do ponteiro
- comparar leituras com outros instrumentos do sistema quando necessário
- realizar calibração conforme a criticidade da aplicação
Essas práticas reduzem erros operacionais e ajudam a detectar problemas antes que eles se tornem falhas maiores.
Como a Sansei Válvulas pode ajudar na escolha do manômetro ideal
A escolha de um manômetro não deve considerar apenas a escala do visor. É preciso avaliar o tipo de aplicação, a faixa de trabalho, o ambiente da instalação e a compatibilidade com os demais componentes da linha.
A Sansei Válvulas atua com soluções para manutenção industrial e oferece suporte técnico na seleção de instrumentos, válvulas, conexões e componentes para sistemas hidráulicos e pneumáticos. Com esse apoio, fica mais fácil definir o manômetro adequado para cada operação e evitar erros de leitura causados por especificação incorreta.
Se você precisa de ajuda para escolher o manômetro ideal para sua linha ou quer entender quais instrumentos se adaptam melhor ao seu processo, entre em contato com a equipe da Sansei Válvulas e fale com um especialista.
Perguntas frequentes
Como saber se estou lendo o manômetro na unidade correta?
Verifique a unidade impressa no visor, como bar, psi ou MPa. A leitura só faz sentido quando comparada com a unidade usada na especificação do sistema.
O que significa quando o ponteiro do manômetro oscila muito?
Oscilações podem indicar vibração na linha, pulsação de pressão, ausência de amortecimento adequado ou até problema no próprio instrumento.
Um manômetro pode marcar errado mesmo sem estar quebrado?
Sim. Descalibração, desgaste interno e escolha inadequada da faixa de leitura podem gerar indicações imprecisas mesmo sem danos visíveis.
Qual é a melhor faixa de escala para um manômetro industrial?
A melhor faixa é aquela que permite que a pressão normal de operação fique bem distribuída dentro da escala, sem trabalhar sempre muito perto do zero ou do limite máximo.
