Em sistemas industriais, a medição de pressão é uma atividade crítica para a segurança operacional, eficiência de processos e integridade dos equipamentos. Entre os diversos instrumentos utilizados para essa finalidade, o manômetro ocupa papel central. No entanto, quando o fluido em questão é o oxigênio, as exigências técnicas deixam de ser apenas funcionais e passam a envolver segurança extrema e conformidade normativa rigorosa.
É comum encontrar, na prática, dúvidas sobre a real diferença entre um manômetro de oxigênio e um manômetro comum. À primeira vista, ambos parecem desempenhar a mesma função: medir pressão. Porém, do ponto de vista técnico, químico e normativo, utilizar um manômetro inadequado em sistemas com oxigênio pode representar riscos severos, incluindo incêndios, explosões e falhas catastróficas.
Neste conteúdo, você vai entender de forma aprofundada o que muda na prática entre esses dois tipos de manômetros, quais são os riscos envolvidos, as normas aplicáveis e como fazer a especificação correta para aplicações industriais críticas.
O que diferencia um manômetro de oxigênio de um manômetro comum
A principal diferença entre um manômetro de oxigênio e um manômetro comum não está apenas na escala de medição, mas sim na concepção do instrumento como um todo.
Um manômetro comum é projetado para medir pressão em sistemas hidráulicos ou pneumáticos genéricos, considerando fluidos como água, ar comprimido, óleo ou gases industriais não oxidantes. Já o manômetro para oxigênio é desenvolvido especificamente para operar em ambientes onde qualquer contaminação pode gerar risco de combustão.
As principais diferenças práticas incluem:
- Processos rigorosos de limpeza interna;
- Seleção criteriosa de materiais compatíveis com oxigênio;
- Ausência de óleos, graxas ou resíduos orgânicos;
- Controle de fabricação voltado à segurança, não apenas à medição.
Enquanto um manômetro industrial comum foca em resistência mecânica e precisão, o manômetro de oxigênio adiciona uma camada crítica de segurança química ao projeto.
Por que o oxigênio exige cuidados especiais em medição de pressão
O oxigênio, embora amplamente utilizado em aplicações industriais, hospitalares e laboratoriais, possui uma característica que o torna extremamente perigoso quando mal controlado: ele é um agente oxidante altamente reativo.
Em ambientes pressurizados, essa reatividade é intensificada. Pequenas quantidades de contaminantes podem ser suficientes para iniciar um processo de combustão.
Entre os fatores que tornam o oxigênio crítico estão:
- Aumento significativo da velocidade de combustão;
- Redução da temperatura de ignição de materiais;
- Capacidade de reagir violentamente com óleos e graxas;
- Risco de ignição por impacto, atrito ou compressão rápida.
Por esse motivo, a medição de pressão em sistemas de oxigênio não pode ser tratada como uma simples aplicação de instrumentação industrial. Cada componente do sistema, incluindo o manômetro, precisa ser compatível com esse ambiente específico.
Materiais proibidos e riscos de combustão em sistemas com oxigênio
Um dos maiores riscos ao utilizar um manômetro comum em linhas de oxigênio está relacionado aos materiais internos do instrumento e aos resíduos presentes no processo de fabricação.
Materiais e substâncias frequentemente encontrados em manômetros comuns que são proibidos ou críticos em sistemas de oxigênio incluem:
- Óleos minerais;
- Graxas lubrificantes convencionais;
- Resíduos orgânicos de fabricação;
- Certos tipos de elastômeros não compatíveis;
- Partículas sólidas não controladas.
Esses elementos, quando em contato com oxigênio pressurizado, podem:
- Entrar em combustão espontânea;
- Gerar faíscas por atrito interno;
- Causar ignição localizada no interior do instrumento;
- Comprometer toda a linha de oxigênio.
Por isso, o manômetro de oxigênio passa por processos específicos de desengraxe, limpeza química e inspeção, garantindo que nenhum contaminante permaneça em contato com o fluido.
Normas técnicas aplicáveis a manômetros para oxigênio
A utilização de manômetros em sistemas de oxigênio é regulada por normas técnicas nacionais e internacionais, que estabelecem critérios claros para segurança, fabricação e aplicação.
Embora as normas variem conforme o setor, algumas diretrizes são amplamente adotadas:
- Requisitos de limpeza para serviço em oxigênio;
- Compatibilidade de materiais metálicos e não metálicos;
- Procedimentos de inspeção e certificação;
- Identificação visual do instrumento para oxigênio;
- Limites de pressão e temperatura seguros.
O cumprimento dessas normas não é apenas uma exigência legal ou contratual, mas uma medida essencial para prevenir acidentes graves. Ignorar ou flexibilizar esses requisitos pode resultar em riscos operacionais inaceitáveis.
Principais aplicações industriais do manômetro de oxigênio
O manômetro de oxigênio é utilizado em aplicações onde a presença desse gás é essencial ao processo e onde a segurança precisa ser tratada como prioridade absoluta.
Entre as principais aplicações industriais, destacam-se:
- Sistemas hospitalares de fornecimento de oxigênio;
- Processos químicos e petroquímicos;
- Indústrias metalúrgicas e siderúrgicas;
- Laboratórios e plantas de pesquisa;
- Sistemas de corte e soldagem oxiacetilênica;
- Linhas de oxigênio medicinal e industrial.
Em todos esses cenários, o uso de um manômetro inadequado pode comprometer não apenas a medição, mas a integridade de todo o sistema.

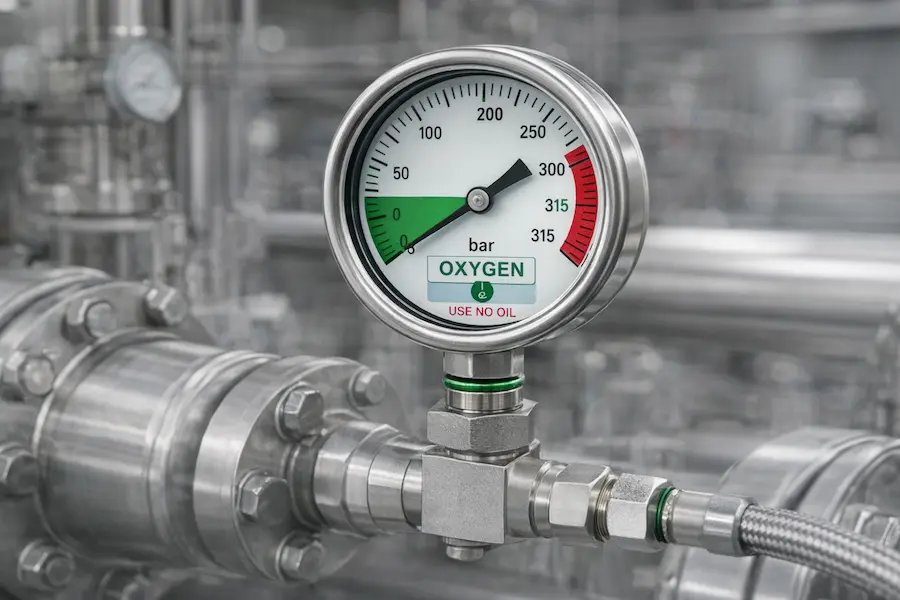

(Manômetro de oxigênio instalado em uma linha pressurizada)
Erros graves ao utilizar manômetro comum em linhas de oxigênio
Na prática industrial, um dos erros mais recorrentes é a substituição indevida de um manômetro de oxigênio por um manômetro comum, seja por desconhecimento técnico ou tentativa de redução de custos.
Esse erro pode gerar consequências severas, como:
- Risco elevado de incêndio ou explosão;
- Falha prematura do instrumento;
- Contaminação do sistema de oxigênio;
- Não conformidade com normas técnicas;
- Responsabilização legal em caso de acidente.
É importante destacar que, visualmente, os instrumentos podem parecer semelhantes. No entanto, internamente, as diferenças são críticas e invisíveis a olho nu.
Como identificar se um manômetro é realmente compatível com oxigênio
Identificar se um manômetro é adequado para uso com oxigênio exige atenção a detalhes técnicos e documentais.
Alguns critérios essenciais incluem:
- Indicação explícita de compatibilidade com oxigênio;
- Certificação de limpeza para serviço em oxigênio;
- Materiais internos especificados como compatíveis;
- Ausência de preenchimento com óleo convencional;
- Identificação visual diferenciada, quando aplicável;
- Documentação técnica fornecida pelo fabricante ou fornecedor.
A ausência de qualquer um desses itens deve ser encarada como um sinal de alerta.

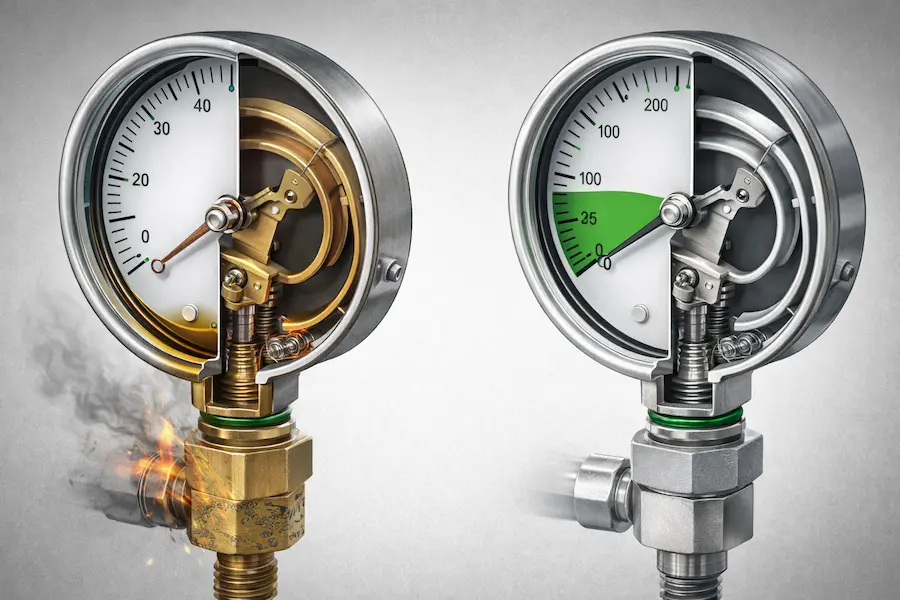

(Ilustração técnica comparativa entre um manômetro comum e um manômetro de oxigênio)
A importância da escolha correta do manômetro em sistemas com oxigênio
Embora ambos tenham a função básica de medir pressão, o manômetro de oxigênio e o manômetro comum são instrumentos fundamentalmente diferentes quando analisados sob a ótica da segurança e da norma técnica.
Utilizar o instrumento correto não é apenas uma boa prática de engenharia, mas uma exigência indispensável para proteger pessoas, instalações e processos. Em sistemas com oxigênio, qualquer negligência pode ter consequências graves.
Compreender essas diferenças é o primeiro passo para tomar decisões técnicas mais seguras e alinhadas às exigências da indústria moderna.
Como a Sansei Válvulas orienta a escolha correta de manômetros para aplicações críticas
A escolha correta de um manômetro para sistemas de oxigênio exige mais do que a análise de pressão e diâmetro de conexão. Ela demanda conhecimento técnico, entendimento das normas e avaliação criteriosa do ambiente de aplicação.
A Sansei Válvulas atua justamente nesse ponto, oferecendo suporte técnico especializado para orientar clientes na seleção de manômetros adequados para aplicações críticas, incluindo sistemas com oxigênio.
Esse apoio considera fatores como:
- Tipo de aplicação e setor industrial;
- Condições reais de pressão e temperatura;
- Exigências normativas do projeto;
- Segurança operacional do sistema como um todo;
- Compatibilidade entre instrumentos e válvulas da linha.
Se o seu sistema envolve oxigênio ou aplicações críticas, contar com orientação técnica especializada é essencial para garantir segurança e conformidade. Entre em contato com a equipe da Sansei Válvulas e obtenha apoio na especificação correta do manômetro ideal para sua aplicação.
Dúvidas comuns sobre manômetros em sistemas de oxigênio
Quais são os riscos de usar manômetro comum em oxigênio?
Os principais riscos incluem:
- Falha grave de segurança operacional.
- Combustão interna do instrumento;
- Incêndio na linha pressurizada;
- Explosão por ignição localizada;
- Contaminação do sistema de oxigênio;
Como identificar se um manômetro é próprio para oxigênio?
Um manômetro para oxigênio deve apresentar:
- Documentação técnica do fabricante ou fornecedor.
- Indicação clara de compatibilidade com oxigênio;
- Certificação ou declaração de limpeza para serviço em oxigênio;
- Materiais internos compatíveis;
- Ausência de óleo ou preenchimento inadequado;
Todo sistema com oxigênio precisa de manômetro específico?
Sim. Sempre que houver oxigênio puro ou enriquecido em pressão, o manômetro deve ser específico para oxigênio, independentemente da pressão de trabalho ou do porte do sistema.
Como ler o manômetro de oxigênio?
Ler um manômetro de oxigênio é um processo simples, mas que exige atenção a alguns pontos críticos de segurança.
- Primeiro, verifique se o sistema está estabilizado, sem variações bruscas de pressão. A leitura deve ser feita apenas quando o ponteiro estiver estável.
- Em seguida, observe a escala do manômetro, que normalmente está graduada em bar, psi ou ambas. O valor indicado pelo ponteiro corresponde à pressão do oxigênio no ponto de medição.
- É fundamental garantir que a leitura esteja dentro da faixa de operação segura do sistema e do próprio manômetro, evitando trabalhar próximo ao limite máximo da escala.
- Por fim, nunca toque ou ajuste o instrumento durante a leitura e evite impactos ou vibrações, pois qualquer alteração indevida pode comprometer a segurança em sistemas com oxigênio.
